Детальный анализ внутренней конструкции алмазных дисков для штробления

Из чего состоит алмазный диск для штробления?

Понимание внутренней конструкции алмазного диска для штробления — это ключ к грамотному выбору инструмента для строительных работ. В отличие от обычных абразивных кругов, профессиональный штроборезный диск представляет собой сложную многослойную систему, где каждый элемент выполняет строго определённую функцию. Давайте детально разберём, как устроен этот незаменимый инструмент для прокладки коммуникаций в стенах.

Качественный диск для штробления состоит из трёх основных компонентов: стального корпуса (основы), алмазосодержащего рабочего слоя и металлической связки, соединяющей эти элементы. Каждый из них требует отдельного внимания, поскольку именно от их характеристик зависит эффективность и безопасность работы.

Стальной корпус: фундамент надёжности

Основа любого диска для штробления — это стальной корпус, изготовленный из высококачественной легированной стали. Производители используют сталь марок 65Mn, 50Mn2V или их аналоги, прошедшие специальную термообработку для достижения оптимального баланса между твёрдостью и упругостью.

Требования к твёрдости и упругости

Твёрдость корпуса по шкале Роквелла обычно составляет 38-45 HRC. Слишком мягкая сталь приведёт к деформации диска при боковых нагрузках, а чрезмерно твёрдая — к хрупкому разрушению. Именно поэтому ведущие производители алмазного инструмента тщательно контролируют режимы термообработки на каждом этапе производства.

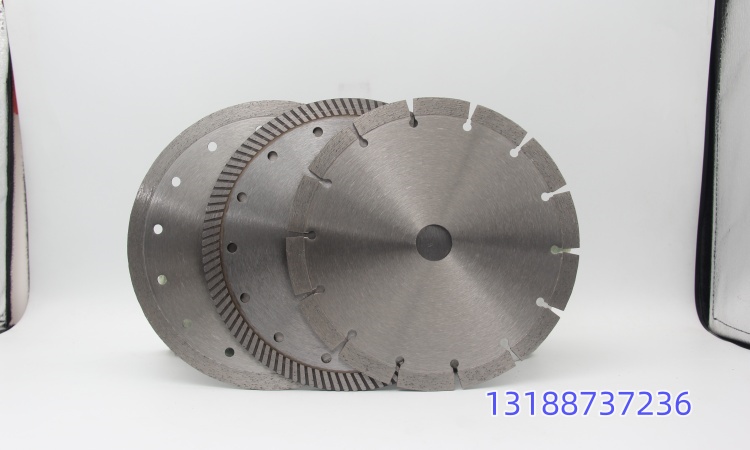

Особое внимание уделяется геометрии корпуса. Современные диски для штробления имеют специальные компенсационные прорези — радиальные или спиральные канавки, которые выполняют сразу несколько функций: отвод тепла из зоны резания, снижение уровня шума и вибрации, а также компенсацию температурного расширения материала.

Геометрическая точность изготовления

Допустимое отклонение по плоскостности корпуса не должно превышать 0,08 мм. При использовании диска на высоких оборотах (до 13 000 об/мин для ручных штроборезов) даже минимальное биение приводит к неравномерному износу и снижению качества реза. Поэтому заводской контроль геометрии — обязательный этап производства качественного режущего инструмента.

Алмазный рабочий слой: сердце инструмента

Рабочий слой — это та часть диска, которая непосредственно контактирует с обрабатываемым материалом. Он представляет собой спечённую массу из металлического порошка-связки с равномерно распределёнными в ней зёрнами синтетического алмаза. Именно здесь происходит основная работа по резке бетона, кирпича и других строительных материалов.

Характеристики алмазных зёрен

В производстве сегментов для штробления используются синтетические алмазы различной зернистости — от 30/40 до 60/80 меш по классификации FEPA. Более крупное зерно (низкий номер меш) обеспечивает агрессивную резку с высокой производительностью, тогда как мелкое зерно даёт более чистый рез и увеличивает срок службы диска.

Концентрация алмазов в рабочем слое — ещё один критический параметр. Оптимальная концентрация для штроборезных дисков составляет 25-35% от объёма сегмента. Слишком низкая концентрация приводит к быстрому износу, а избыточная — к неоправданному удорожанию инструмента без пропорционального увеличения ресурса.

Металлическая связка: ключ к производительности

Связка в алмазном диске для штробления выполняет двойную функцию: удерживает алмазные зёрна на месте и постепенно изнашивается, обнажая новые острые кромки алмазов. Это явление называется самозатачиванием — и именно оно обеспечивает стабильную производительность диска на протяжении всего срока службы.

Состав металлической связки

Типичный состав связки включает порошки кобальта, железа, меди, олова и никеля в различных пропорциях. Кобальт обеспечивает высокую износостойкость и термостойкость, медь — хорошую теплопроводность, а олово и никель улучшают спекаемость и прочностные характеристики. Производители алмазного инструмента обычно держат точные рецептуры связок в секрете, поскольку это составляет основу их конкурентного преимущества.

Влияние связки на эффективность

Скорость износа связки должна точно соответствовать скорости затупления алмазных зёрен. Если связка изнашивается слишком быстро — алмазы выпадают, не успев отработать свой ресурс. Если слишком медленно — зёрна «засаливаются», и диск перестаёт резать. Именно этот баланс отличает профессиональный инструмент от низкокачественных аналогов.

Специальные конструктивные элементы

Современные диски для штробления стен оснащаются рядом дополнительных элементов, повышающих эффективность и безопасность работы. Турбо-сегменты с волнообразной кромкой снижают ударные нагрузки при входе в материал, а лазерная сварка сегментов к корпусу обеспечивает надёжность соединения даже при экстремальных температурах.

Также стоит отметить специальные шумоподавляющие прослойки, интегрированные в корпус диска. Они представляют собой тонкие слои вязкоупругого материала, запатентованные различными производителями, и позволяют снизить уровень шума при работе на 10-15 дБ — что особенно важно при проведении работ в жилых помещениях.

Как оценить качество при выборе

При выборе алмазного диска для штробления обратите внимание на маркировку — качественный инструмент всегда имеет чёткую лазерную гравировку с указанием максимальных оборотов, размеров и назначения. Проверьте плоскостность диска визуально и на слух: при лёгком ударе качественный корпус издаёт чистый продолжительный звон, свидетельствующий об отсутствии внутренних дефектов.

И последнее: всегда приобретайте продукцию проверенных производителей с documented контролем качества и международными сертификатами. Экономия на инструменте часто оборачивается не только низким качеством реза, но и серьёзными рисками для безопасности оператора.
